Μετασχηματιστής ξηρού τύπου: Τι πρέπει να γνωρίζετε πριν επιλέξετε έναν;

1. Τι είναι ένας μετασχηματιστής ξηρού τύπου;

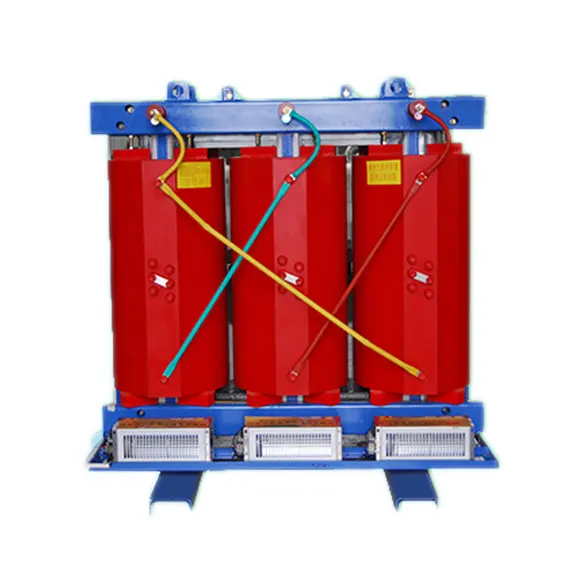

ΕΝΑ μετασχηματιστή ξηρού τύπου είναι μια στατική ηλεκτρική συσκευή που μεταφέρει ενέργεια μέσω ηλεκτρομαγνητικής επαγωγής χωρίς τη χρήση υγρού (ελαίου) για μόνωση ή ψύξη. Αντίθετα, ο πυρήνας και οι περιελίξεις του ενθυλακώνονται σε στερεά μονωτικά υλικά όπως εποξική ή πολυεστερική ρητίνη και η θερμότητα διαχέεται με φυσική ή εξαναγκασμένη κυκλοφορία αέρα.

Αυτός ο σχεδιασμός εξαλείφει εντελώς τον κίνδυνο διαρροών λαδιού και πυρκαγιών, καθιστώντας τους μετασχηματιστές ξηρού τύπου την προτιμώμενη επιλογή για εσωτερικές εγκαταστάσεις, πυκνοκατοικημένα κτίρια και περιβαλλοντικά ευαίσθητες περιοχές.

2. Βασικά Πλεονεκτήματα & Τυπικές Εφαρμογές

Συνήθεις εφαρμογές:

Νοσοκομεία, κέντρα δεδομένων, πολυώροφα κτίρια
Βιομηχανικά εργοστάσια (χημικά, υφάσματα, μεταλλεία)
Συστήματα ανανεώσιμων πηγών ενέργειας (χερσαία αιολική, ηλιακή)
Θαλάσσιες και υπεράκτιες πλατφόρμες (με κατάλληλα περιβλήματα)
Περιορισμοί που πρέπει να έχετε υπόψη:
Υψηλότερο αρχικό κόστος από τους μετασχηματιστές με λάδι
Χαμηλότερη απόδοση απαγωγής θερμότητας – γενικά περιορίζεται σε τιμές κάτω από ~2.000 kVA σε τυπικούς σχεδιασμούς
Ελαφρώς υψηλότερος ηχητικός θόρυβος σε ορισμένες περιπτώσεις

3. Δύο κύριοι τύποι: VPI εναντίον Cast Coil

Συμβουλή επιλογής: Αν ο ιστότοπός σας έχει υψηλή υγρασία, διαβρωτικά αέρια ή συχνές πλύσεις, επιλέξτε χυτό πηνίο. Για καθαρά, στεγνά εσωτερικά περιβάλλοντα, το VPI παρέχει την καλύτερη τιμή.

4. Παράμετροι επιλογής κλειδιού

Αποκτήστε τα σωστά πριν καθορίσετε έναν μετασχηματιστή.

5. Εγκατάσταση & Θέση σε λειτουργία

Ένας καλός μετασχηματιστής μπορεί να αποτύχει πρόωρα εάν η εγκατάσταση είναι ατημέλητη. Ακολουθήστε αυτά τα κρίσιμα σημεία.

Τοποθεσία & Εκκαθάριση

• Εγκαταστήστε σε ξηρό, καλά αεριζόμενο χώρο – χωρίς διαβρωτικά αέρια, νερό που στάζει και κίνδυνο πλημμύρας.

• Διατηρήστε τουλάχιστον 12–18 ίντσες (30–45 cm) κενό γύρω από το περίβλημα για κυκλοφορία αέρα.

Θεμέλιο & Τοποθέτηση

• Τοποθετήστε σε μια επίπεδη, ανθεκτική στους κραδασμούς βάση που μπορεί να υποστηρίξει όλο το βάρος.

• Χρησιμοποιήστε αντικραδασμικά μαξιλαράκια εάν είναι δυνατός ο συντονισμός δαπέδου.

Ηλεκτρικές συνδέσεις – Do’s

• Χρησιμοποιήστε ευέλικτους συνδέσμους χαλκού/αλού για τους ακροδέκτες – αυτό αποτρέπει τη μηχανική καταπόνηση από το να τραβάει τους δακτυλίους.

• Σφίξτε όλες τις βιδωτές συνδέσεις με τις τιμές ροπής που καθορίζονται στο εγχειρίδιο. Η υπερβολική σύσφιξη μπορεί να καταστρέψει τα σπειρώματα. η υποσύσφιξη προκαλεί θερμά σημεία.

• Γείωση: Συνδέστε σταθερά τόσο το περίβλημα όσο και το ουδέτερο σημείο στο πλέγμα γείωσης του σταθμού.

Έλεγχοι πριν από τη θέση σε λειτουργία

Δοκιμή αντίστασης μόνωσης: Χρησιμοποιήστε μεγοχόμετρο (κλίμακα 500 V ή 1000 V). Ελάχιστη αποδεκτή τιμή: 2 MΩ ανά kV ονομαστικής τάσης. Εάν είναι χαμηλότερα, στεγνώστε τις περιελίξεις πριν ενεργοποιήσετε.
Βεβαιωθείτε ότι όλοι οι εσωτερικοί τερματισμοί ταιριάζουν με το διάγραμμα της πινακίδας.
Δοκιμάστε τη λειτουργία του ανεμιστήρα και τους συναγερμούς θερμοστάτη/θερμίστορ πριν από την ενεργοποίηση.

6. Καθημερινή Λειτουργία & Συντήρηση – Η πραγματική εργασία

Να θυμάστε: Χαμηλή συντήρηση δεν σημαίνει μη συντήρηση. Λίγη προσοχή οδηγεί σε μεγάλη διάρκεια ζωής 20-30 ετών.

Καθαρισμός – Η #1 προτεραιότητα

Η συσσώρευση σκόνης είναι ο μεγαλύτερος εχθρός των μετασχηματιστών ξηρού τύπου. Παγιδεύει τη θερμότητα, προωθεί τη μερική εκφόρτιση και μειώνει τη διηλεκτρική αντοχή.

Καθαρίστε τουλάχιστον μία φορά το χρόνο – πιο συχνά σε σκονισμένες ή βιομηχανικές περιοχές.
Χρησιμοποιήστε μια ηλεκτρική σκούπα με μη μεταλλικό ακροφύσιο ή στεγνό πεπιεσμένο αέρα <25 psi (170 kPa) – ποτέ μην χρησιμοποιείτε υψηλή πίεση, η οποία μπορεί να καταστρέψει τη μόνωση ή να πιέσει τη σκόνη βαθύτερα.

Οπτικές & Μηχανικές Επιθεωρήσεις (κάθε 6–12 μήνες)

Παρακολούθηση μόνωσης

• Καταγράψτε τις τιμές αντίστασης μόνωσης κάθε χρόνο (ή μετά από μεγάλες εργασίες).

• Συγκρίνετε με προηγούμενες μετρήσεις – μια σταθερή πτωτική τάση είναι ένα προειδοποιητικό σήμα ακόμη κι αν η απόλυτη τιμή εξακολουθεί να είναι πάνω από το ελάχιστο.

7. Κοινά σφάλματα & πρακτικές λύσεις

8. Γρήγορη αναφορά – Λίστα ελέγχου επιλογής

1. ☐ Υπολογισμός φορτίου + περιθώριο 20-25%.

2. ☐ Σύστημα αντιστοιχιών βαθμολόγησης τάσης

3. ☐ Κατηγορία μόνωσης – F ή H, με βάση το περιβάλλον

4. ☐ Τύπος – VPI (καθαρός εσωτερικός χώρος) έναντι Cast Coil (σκληρός)

5. ☐ Αξιολόγηση IP – IP20 (εσωτερικός χώρος) / IP23+ (εξωτερικός/υγρός)

6. ☐ Ψύξη – φυσική ή με ανεμιστήρα

7. ☐ Επαληθεύτηκε η απόσταση, ο αερισμός και το φορτίο δαπέδου

8. ☐ Οι τιμές γείωσης και ροπής έχουν τεκμηριωθεί

A μετασχηματιστή ξηρού τύπουείναι μια επένδυση στην ασφάλεια, την αξιοπιστία και την περιβαλλοντική συμμόρφωση. Η επιτυχία του στον τομέα εξαρτάται λιγότερο από την πινακίδα και περισσότερο από τρεις πρακτικές επιλογές:

• Επιλέξτε με ρεαλιστικά περιθώρια και προστασία του περιβάλλοντος.

• Εγκαταστήστε με προσοχή – καλές συνδέσεις και καλός αέρας.

• Συντήρηση με τακτικό καθαρισμό και παρακολούθηση βάσει τάσεων.

Κάνετε αυτά τα τρία πράγματα καλά και ο μετασχηματιστής ξηρού τύπου σας θα προσφέρει δεκαετίες απρόσκοπτης εξυπηρέτησης.
