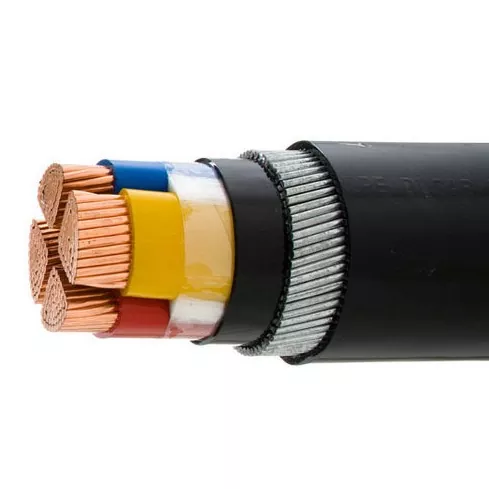

Αυτή η ερώτηση εμφανίζεται σχεδόν σε κάθε συνάντηση προδιαγραφών καλωδίου. Η σύντομη απάντηση: δεν υπάρχει ενιαίος παγκόσμιος ορισμός. Διαφορετικοί φορείς προτύπων σχεδιάζουν τη γραμμή σε διαφορετικά σημεία και αυτή η ασάφεια μπορεί να προκαλέσει πραγματικούς πονοκεφάλους κατά την εκτέλεση του έργου.

Τρία πρότυπα, τρεις διαφορετικές απαντήσεις

Η πρακτική συναίνεση: κάτω από 2.000 V είναι χαμηλή τάση, πάνω από 35 kV είναι υψηλή τάση και όλα τα ενδιάμεσα είναι μέση τάση. Η γκρίζα περιοχή βρίσκεται μεταξύ 1kV και 2kV, όπου η ταξινόμηση εξαρτάται αποκλειστικά από το πρότυπο που διέπει το έργο σας.

Η πραγματική απάντηση: Εξαρτάται από το πού βρίσκεται το έργο σας

Για τους μηχανικούς και τις ομάδες προμηθειών, η ακαδημαϊκή συζήτηση είναι λιγότερο σημαντική από το να γνωρίζουν ποιο πρότυπο ισχύει για τη συγκεκριμένη εγκατάσταση.

Έργα ΗΠΑ (πλαίσιο IEEE/NEC): Καλώδιο μέσης τάσηςξεκινά από 2.000V. Οι πιο συνηθισμένες ονομασίες καλωδίων που θα συναντήσετε είναι 5kV, 8kV, 15kV, 25kV και 35kV. Για πυρηνικούς σταθμούς, λάβετε υπόψη ότι το IEEE 1186-2025 επεκτείνει πλέον το ανώτατο όριο μέσης τάσης στα 46 kV.

Διεθνή έργα (πλαίσιο IEC): Η μέση τάση ξεκινά συνήθως από 1 kV. Οι τυπικές αξιολογήσεις περιλαμβάνουν 3,3kV, 6,6kV, 11kV, 22kV και 33kV. Για παράδειγμα, το αυστραλιανό πρότυπο AS/NZS 1429.1 καλύπτει καλώδια που κυμαίνονται από 1,9/3,3 kV έως 19/33 kV.

Έργα ηλιακής ενέργειας και ανανεώσιμων πηγών ενέργειας: Οι τάσεις του συστήματος συνήθως πέφτουν μεταξύ 1kV και 35kV. Τα δύο πιο κοινά επίπεδα είναι τα 15kV (αντίστοιχη διασύνδεση δικτύου 12,47kV ή 13,8kV) και τα 35kV (ταιριάζουν με 34,5kV).

Τρεις κρίσιμες παράμετροι που πρέπει να ελέγξετε

Οι ονομασίες τάσης καλωδίων συνήθως επισημαίνονται ως Uo/U, για παράδειγμα 6,35/11 kV. Εδώ είναι τι σημαίνει κάθε αριθμός:

Μην κοιτάτε απλώς την «τάξη τάσης» του καλωδίου και υποθέτετε ότι ταιριάζει. Αντιστοιχίστε το Uo με την τάση φάσης προς γείωση του συστήματός σας και το U με την τάση φάσης προς φάση του συστήματός σας. Το να γίνει αυτό λάθος είναι μια από τις πιο κοινές αιτίες πρόωρης βλάβης του καλωδίου.

Shielded vs. Unshielded: Πότε είναι υποχρεωτικό;

Μια άλλη ερώτηση που ακολουθεί προσεκτικά: σε τι τάση χρειάζομαι θωρακισμένο καλώδιο;

Για οποιοδήποτε καλώδιο που λειτουργεί πάνω από 5 kV, η θωράκιση δεν είναι προαιρετική. Η μεταλλική θωράκιση εξισορροπεί την τάση του ηλεκτρικού πεδίου, μεταφέρει ρεύμα σφάλματος και προστατεύει από ηλεκτρομαγνητικές παρεμβολές. Το IEEE 1816-2024 αφιερώνει ένα ολόκληρο πρότυπο στον σωστό τερματισμό και τη συναρμογή θωρακισμένων καλωδίων από 2,5 kV έως 46 kV, τονίζοντας ότι η ποιότητα κατασκευής στους τερματισμούς είναι συχνά πιο κρίσιμη από το ίδιο το καλώδιο.

Ένας οδηγός γρήγορης απόφασης

Η κατώτατη γραμμή

Καλώδιο μέσης τάσηςξεκινά κάπου μεταξύ 1kV και 2,5kV, ανάλογα με το πρότυπο που ακολουθεί το έργο σας. Για έργα στις ΗΠΑ, η πρακτική απάντηση είναι 2.000V. Για έργα που διοικούνται από το IEC, είναι 1kV.

Αυτό που έχει μεγαλύτερη σημασία από το όριο είναι το εξής: κατανοήστε τις πραγματικές τιμές Uo/U του συστήματός σας, επιβεβαιώστε την απαίτηση θωράκισης και δώστε τόση προσοχή στην κατασκευή τερματισμού όπως και στις προδιαγραφές του καλωδίου. Το πιο ακριβό καλώδιο στον κόσμο θα αποτύχει πρόωρα εάν η άρθρωση είναι κακώς κατασκευασμένη.
