Τι είναι ένας μετασχηματιστής βυθισμένος σε λάδι;

Περίληψη άρθρου

Εναμετασχηματιστής βυθισμένος στο λάδιείναι ένα κρίσιμο στοιχείο στα σύγχρονα συστήματα μεταφοράς και διανομής ηλεκτρικής ενέργειας, που χρησιμοποιείται ευρέως σε επιχειρήσεις κοινής ωφέλειας, βιομηχανικές εγκαταστάσεις και έργα υποδομής μεγάλης κλίμακας. Αυτό το άρθρο παρέχει μια περιεκτική και πρακτική εξήγηση των μετασχηματιστών που βυθίζονται στο λάδι, εστιάζοντας στον τρόπο λειτουργίας, γιατί χρησιμοποιούνται και πώς αντιμετωπίζουν κοινές ανησυχίες των πελατών, όπως αξιοπιστία, ασφάλεια, θερμική διαχείριση και μακροπρόθεσμα λειτουργικά κόστη. Δομημένο για σαφήνεια και βάθος, το περιεχόμενο έχει σχεδιαστεί για να βοηθά τους υπεύθυνους λήψης αποφάσεων, τους μηχανικούς και τους επαγγελματίες προμηθειών να κατανοούν βασικά ζητήματα κατά την επιλογή και τη συντήρηση μετασχηματιστών βυθισμένου στο λάδι.

Πίνακας περιεχομένων

• Περίγραμμα περιεχομένου
• Ορισμός και Βασικές Αρχές
• Πώς λειτουργεί ένας μετασχηματιστής βυθισμένος στο λάδι
• Βασικά πλεονεκτήματα για συστήματα ισχύος
• Τυπικές Εφαρμογές
• Βασικές Τεχνικές Παράμετροι
• Συντήρηση και Λειτουργικά Θέματα
• Συχνές Ερωτήσεις
• Συμπέρασμα και Επιχειρησιακή Έρευνα

Περίγραμμα περιεχομένου

• Κατανόηση του ρόλου του λαδιού στη μόνωση και την ψύξη του μετασχηματιστή
• Προσδιορισμός σημείων πόνου πελατών στην επιλογή εξοπλισμού ισχύος
• Σύγκριση μετασχηματιστών βυθισμένου σε λάδι με εναλλακτικές λύσεις
• Αξιολόγηση της απόδοσης, της ανθεκτικότητας και της αξίας του κύκλου ζωής

Ορισμός και Βασικές Αρχές

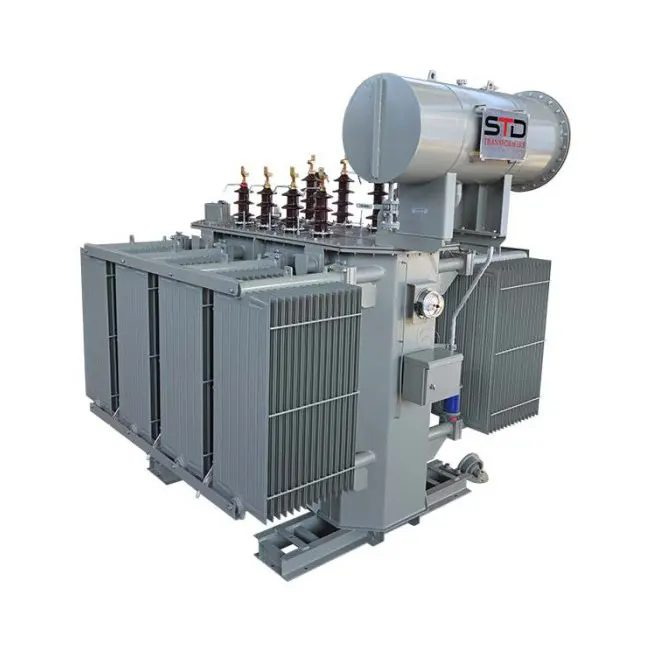

Ένας μετασχηματιστής βυθισμένος στο λάδι είναι ένας ηλεκτρικός μετασχηματιστής στον οποίο ο πυρήνας και οι περιελίξεις βυθίζονται σε μονωτικό λάδι. Αυτό το λάδι εξυπηρετεί δύο βασικούς σκοπούς: ηλεκτρική μόνωση και απαγωγή θερμότητας. Με την πλήρη εμβάπτιση των ενεργών εξαρτημάτων, ο μετασχηματιστής μπορεί να λειτουργεί με υψηλότερα φορτία διατηρώντας σταθερή απόδοση και μεγάλη διάρκεια ζωής.

Το μονωτικό λάδι αποτρέπει την ηλεκτρική εκφόρτιση μεταξύ των εσωτερικών εξαρτημάτων και μεταφέρει τη θερμότητα που παράγεται κατά τη λειτουργία στις εξωτερικές επιφάνειες ψύξης. Αυτός ο σχεδιασμός έχει υιοθετηθεί ευρέως σε εφαρμογές μέσης και υψηλής τάσης λόγω της αποδεδειγμένης σταθερότητας και αποτελεσματικότητάς του.

Πώς λειτουργεί ένας μετασχηματιστής βυθισμένος στο λάδι

Οι μετασχηματιστές βυθισμένοι στο λάδι λειτουργούν με βάση την αρχή της ηλεκτρομαγνητικής επαγωγής. Όταν το εναλλασσόμενο ρεύμα ρέει μέσω του πρωτεύοντος τυλίγματος, δημιουργεί ένα μαγνητικό πεδίο στον πυρήνα. Αυτό το μαγνητικό πεδίο προκαλεί μια τάση στη δευτερεύουσα περιέλιξη, επιτρέποντας τη μετατροπή της τάσης.

Κατά τη διάρκεια αυτής της διαδικασίας, αναπόφευκτα παράγεται θερμότητα. Το μονωτικό λάδι απορροφά αυτή τη θερμότητα και κυκλοφορεί φυσικά ή μέσω μηχανισμών εξαναγκασμένης ψύξης, μεταφέροντας θερμική ενέργεια στα τοιχώματα της δεξαμενής και στα θερμαντικά σώματα. Αυτός ο συνεχής κύκλος διασφαλίζει τον έλεγχο της θερμοκρασίας και αποτρέπει την πρόωρη γήρανση της μόνωσης.

Βασικά πλεονεκτήματα για συστήματα ισχύος

Οι μετασχηματιστές βυθισμένοι στο λάδι ευνοούνται σε πολλά έργα ηλεκτρικής ενέργειας επειδή αντιμετωπίζουν αποτελεσματικά πολλές λειτουργικές προκλήσεις που αντιμετωπίζουν οι χρήστες.

• Υψηλή θερμική απόδοση, επιτρέποντας σταθερή λειτουργία κάτω από βαριά φορτία
• Εξαιρετική απόδοση μόνωσης, μειώνοντας τους κινδύνους ηλεκτρικής βλάβης
• Μεγάλη διάρκεια ζωής με προβλέψιμα χαρακτηριστικά γήρανσης
• Χαμηλότερα επίπεδα θορύβου σε σύγκριση με ορισμένες εναλλακτικές λύσεις ξηρού τύπου
• Οικονομική λύση για εφαρμογές μέσης και υψηλής τάσης

Τυπικές Εφαρμογές

Οι μετασχηματιστές βυθισμένοι στο λάδι χρησιμοποιούνται σε ένα ευρύ φάσμα βιομηχανιών και περιβαλλόντων όπου η αξιοπιστία και η χωρητικότητα είναι απαραίτητες.

• Υποσταθμοί παραγωγής και μεταφοράς ηλεκτρικής ενέργειας
• Αστικά και αγροτικά δίκτυα διανομής ηλεκτρικής ενέργειας
• Βιομηχανικές εγκαταστάσεις με υψηλή ενεργειακή ζήτηση
• Έργα ανανεώσιμων πηγών ενέργειας όπως αιολικά και ηλιακά πάρκα
• Έργα υποδομής, συμπεριλαμβανομένων των σιδηροδρόμων και των κέντρων δεδομένων

Βασικές Τεχνικές Παράμετροι

Συντήρηση και Λειτουργικά Θέματα

Η σωστή συντήρηση είναι απαραίτητη για τη διασφάλιση μακροπρόθεσμης απόδοσης και ασφάλειας. Ο τακτικός έλεγχος λαδιού βοηθά στον εντοπισμό της περιεκτικότητας σε υγρασία, της οξύτητας και της διηλεκτρικής αντοχής, που είναι βασικοί δείκτες της εσωτερικής κατάστασης. Οι οπτικές επιθεωρήσεις των σφραγίδων, των καλοριφέρ και των δακτυλίων μπορούν να αποτρέψουν τη διαρροή λαδιού και τη μόλυνση.

Οι σύγχρονοι μετασχηματιστές βυθισμένοι στο λάδι έχουν σχεδιαστεί για να απλοποιούν τη συντήρηση ενώ προσφέρουν σταθερή απόδοση. Όταν υποστηρίζονται από κατάλληλες πρακτικές παρακολούθησης και σέρβις, μπορούν να λειτουργούν αξιόπιστα για δεκαετίες.

Συχνές Ερωτήσεις

Ένας μετασχηματιστής βυθισμένος στο λάδι είναι κατάλληλος για εγκατάσταση σε εξωτερικό χώρο;

Ναί. Οι μετασχηματιστές βυθισμένοι στο λάδι εγκαθίστανται συνήθως σε εξωτερικούς χώρους και έχουν σχεδιαστεί για να αντέχουν την έκθεση στο περιβάλλον όταν είναι σωστά σφραγισμένοι και προστατευμένοι.

Πώς το μονωτικό λάδι βελτιώνει τη διάρκεια ζωής του μετασχηματιστή;

Το λάδι μειώνει τη θερμική καταπόνηση και την ηλεκτρική εκφόρτιση, επιβραδύνοντας τη γήρανση της μόνωσης και διατηρώντας τα εσωτερικά εξαρτήματα.

Ποιοι παράγοντες πρέπει να ληφθούν υπόψη πριν από την επιλογή ενός μετασχηματιστή βυθισμένου στο λάδι;

Τα βασικά ζητήματα περιλαμβάνουν απαιτήσεις φορτίου, επίπεδα τάσης, περιβάλλον εγκατάστασης, μέθοδο ψύξης και στρατηγική μακροπρόθεσμης συντήρησης.

Συμπέρασμα και Επιχειρησιακή Έρευνα

Οι μετασχηματιστές βυθισμένοι στο λάδι παραμένουν ακρογωνιαίος λίθος αξιόπιστης υποδομής ισχύος λόγω του αποδεδειγμένου σχεδιασμού, της ισχυρής θερμικής τους απόδοσης και της προσαρμοστικότητας σε όλες τις βιομηχανίες. Για οργανισμούς που αναζητούν σταθερό μετασχηματισμό τάσης και μακροπρόθεσμη λειτουργική αξία, η επιλογή μιας καλά σχεδιασμένης λύσης είναι κρίσιμη.

DAYA ηλεκτρολογικάπροσφέρει επαγγελματικά κατασκευασμένους μετασχηματιστές βυθισμένους στο λάδι που έχουν σχεδιαστεί για να ανταποκρίνονται σε διαφορετικές απαιτήσεις έργων και διεθνή πρότυπα. Για να μάθετε περισσότερα σχετικά με τις κατάλληλες διαμορφώσεις ή για να συζητήσετε τις ανάγκες του έργου, παρακαλούμεεπικοινωνήστε μαζί μαςσήμερα και εξερευνήστε πώς μια προσαρμοσμένη λύση μπορεί να υποστηρίξει τους στόχους του συστήματος ισχύος σας.
