Πώς εφαρμόζεται ένας διακόπτης διακοπής φορτίου σε δίκτυα διανομής ισχύος μέσης τάσης;

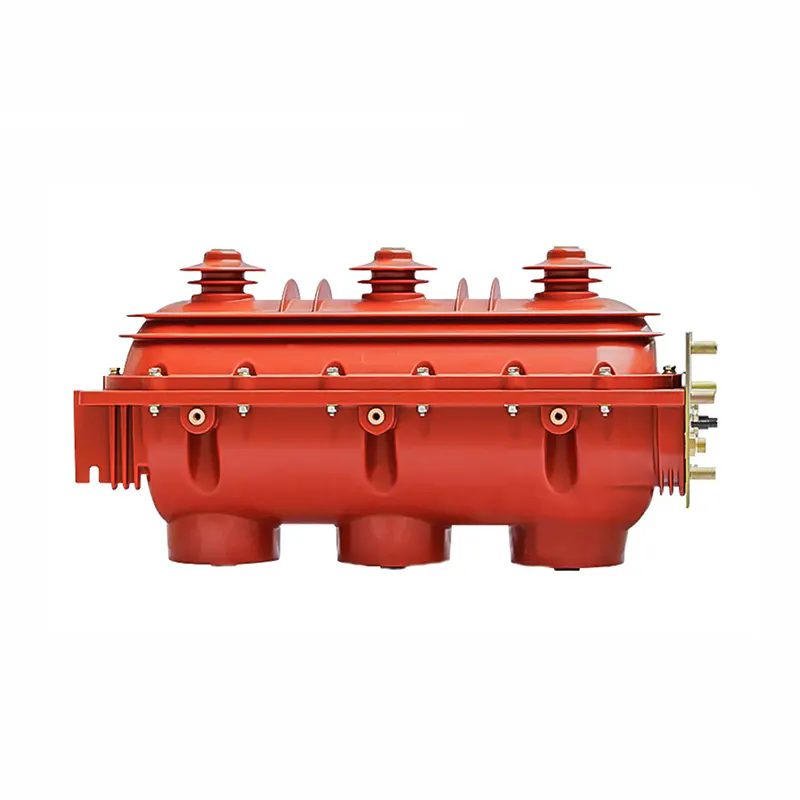

A Διακόπτης διακόπτη φόρτωσηςΤο (LIS) είναι μια κρίσιμη συσκευή μεταγωγής που χρησιμοποιείται σε συστήματα διανομής ηλεκτρικής ενέργειας μέσης τάσης για την ασφαλή παραγωγή ή διακοπή ρεύματος φορτίου υπό κανονικές συνθήκες λειτουργίας. Συνήθως εγκαθίσταται σε υποσταθμούς, κύριες μονάδες δακτυλίου, βιομηχανικά συστήματα ισχύος και δίκτυα διανομής κοινής ωφέλειας όπου απαιτείται ελεγχόμενη απομόνωση και λειτουργική συνέχεια. Σε αντίθεση με τους απλούς αποζεύκτες, ένας διακόπτης διακοπής φορτίου έχει σχεδιαστεί ειδικά για να διακόπτει το ρεύμα χωρίς να προκαλεί ζημιά στο σύστημα ή να δημιουργεί απαράδεκτους κινδύνους τόξου.

Ο κεντρικός σκοπός αυτού του άρθρου είναι να εξηγήσει πώς λειτουργεί ένας διακόπτης διακοπής φορτίου σε περιβάλλοντα διανομής ενέργειας πραγματικού κόσμου, πώς οι δομικές και ηλεκτρικές του παράμετροι επηρεάζουν την απόδοση και πώς ευθυγραμμίζεται με τις εξελισσόμενες απαιτήσεις του δικτύου. Εξετάζοντας τα χαρακτηριστικά σχεδιασμού, τα σενάρια εφαρμογών και τις επιχειρησιακές εκτιμήσεις, αυτό το περιεχόμενο παρέχει στους λήπτες αποφάσεων, στους μηχανικούς και στους ειδικούς προμηθειών μια σαφή τεχνική αναφορά ευθυγραμμισμένη με την κοινή συμπεριφορά αναζήτησης και τις επαγγελματικές αναγνωστικές συνήθειες.

Οι διακόπτες διακοπής φορτίου χρησιμοποιούνται συνήθως για έλεγχο τροφοδοσίας, διατομή, απομόνωση μετασχηματιστή και διαχείριση δικτύου βρόχου. Συχνά συνδυάζονται με ασφάλειες ή ρελέ προστασίας για να παρέχουν συντονισμένη προστασία από σφάλματα διατηρώντας παράλληλα την αξιοπιστία του συστήματος. Ο ρόλος τους γίνεται ολοένα και πιο σημαντικός καθώς τα συστήματα ηλεκτρικής ενέργειας επεκτείνονται, αποκεντρώνονται και ενσωματώνουν ανανεώσιμες και διανεμημένες πηγές ενέργειας.

Τεχνική Δομή και Βασικές Παράμετροι

Από τεχνική άποψη, ένας διακόπτης διακοπής φορτίου ενσωματώνει μηχανικά εξαρτήματα μεταγωγής με τεχνολογία σβέσης τόξου, συστήματα μόνωσης και χειροκίνητους ή μηχανοκίνητους μηχανισμούς λειτουργίας. Ο σχεδιασμός επιτρέπει στον διακόπτη να διακόπτει το ονομαστικό ρεύμα φορτίου διατηρώντας παράλληλα την ακεραιότητα του διηλεκτρικού πριν και μετά τη λειτουργία.

Ακολουθεί μια ενοποιημένη επισκόπηση τυπικών τεχνικών παραμέτρων για διακόπτη διακόπτη φορτίου μέσης τάσης. Οι πραγματικές τιμές μπορεί να διαφέρουν ανάλογα με τις απαιτήσεις του συστήματος και τα τοπικά πρότυπα, αλλά οι παράμετροι που παρατίθενται αντικατοπτρίζουν τις κοινές διαμορφώσεις του κλάδου.

Αυτές οι παράμετροι επηρεάζουν άμεσα τον τρόπο με τον οποίο λειτουργεί ο διακόπτης διακοπής φορτίου κατά τις συνήθεις λειτουργίες μεταγωγής, την απομόνωση συντήρησης και την αναδιαμόρφωση δικτύου. Για παράδειγμα, το ονομαστικό ρεύμα και η ικανότητα αντοχής σε σύντομο χρονικό διάστημα καθορίζουν την καταλληλότητα για τροφοδότες με μεγάλο φορτίο, ενώ το μέσο μόνωσης επηρεάζει τα διαστήματα συντήρησης και την περιβαλλοντική συμβατότητα.

Δομικά, οι περισσότεροι διακόπτες διακοπής φορτίου έχουν σχεδιαστεί με ορατή απομόνωση, διασφαλίζοντας ένα σαφές ανοιχτό κενό για ασφάλεια συντήρησης. Αυτό το χαρακτηριστικό εκτιμάται ιδιαίτερα σε περιβάλλοντα κοινής ωφέλειας και βιομηχανικά περιβάλλοντα όπου η επαλήθευση λειτουργίας είναι υποχρεωτική. Επιπλέον, τα συστήματα αλληλασφάλισης είναι συνήθως ενσωματωμένα για την αποφυγή κακής λειτουργίας, όπως το κλείσιμο του διακόπτη όταν ενεργοποιείται η γείωση.

Ενοποίηση συστήματος και λειτουργικά ζητήματα

Όταν εφαρμόζεται σε ένα σύστημα διανομής ισχύος, ο διακόπτης διακοπής φορτίου χρησιμεύει τόσο ως συσκευή λειτουργίας όσο και ως συσκευή ασφαλείας. Ο πρωταρχικός του ρόλος δεν είναι η διακοπή σφάλματος σε υψηλά επίπεδα βραχυκυκλώματος, αλλά η ελεγχόμενη μεταγωγή υπό φορτίο και η ασφαλής απομόνωση κατά τη συντήρηση ή την επαναδιαμόρφωση του συστήματος.

Στις κύριες μονάδες δακτυλίου και στους δευτερεύοντες υποσταθμούς, οι διακόπτες διακοπής φορτίου ενεργοποιούν την ευέλικτη τοπολογία δικτύου. Τα τμήματα του δικτύου μπορούν να απομονωθούν χωρίς διακοπή της παροχής ανάντη ή κατάντη, υποστηρίζοντας υψηλότερη συνέχεια της υπηρεσίας. Σε βιομηχανικές εγκαταστάσεις, επιτρέπουν την ελεγχόμενη απενεργοποίηση συγκεκριμένων γραμμών διεργασίας ή μετασχηματιστών, διατηρώντας παράλληλα ενεργό το υπόλοιπο σύστημα.

Ο συντονισμός με προστατευτικές συσκευές είναι ένα βασικό επιχειρησιακό ζήτημα. Σε πολλά σχέδια, ένας διακόπτης διακοπής φορτίου συνδυάζεται με ασφάλειες περιορισμού ρεύματος. Σε συνθήκες σφάλματος, η ασφάλεια εξαλείφει τη βλάβη, ενώ ο διακόπτης παρέχει ορατή απομόνωση και ασφαλή αποσύνδεση. Αυτός ο συντονισμός μειώνει την καταπόνηση του εξοπλισμού και απλοποιεί τη συντήρηση μετά τη βλάβη.

Οι περιβαλλοντικοί παράγοντες και οι παράγοντες εγκατάστασης επηρεάζουν επίσης την απόδοση. Οι διακόπτες διακοπής φορτίου εξωτερικού χώρου πρέπει να αντέχουν τις διακυμάνσεις της θερμοκρασίας, την υγρασία, τη ρύπανση και την έκθεση στην υπεριώδη ακτινοβολία. Οι παραλλαγές εσωτερικών χώρων, ιδιαίτερα σε μεταλλικά κλειστά συστήματα διανομής, δίνουν έμφαση στη συμπαγή και ασφάλεια του χειριστή. Η επιλογή μεταξύ σχεδίων με μόνωση αερίου, κενού ή με μόνωση αέρα αντικατοπτρίζει συχνά τις ρυθμιστικές τάσεις, την ανάλυση κόστους κύκλου ζωής και τη στρατηγική συντήρησης παρά ένα μεμονωμένο τεχνικό πλεονέκτημα.

Συνήθεις ερωτήσεις σχετικά με τους διακόπτες διακοπής φόρτωσης

Ε: Πώς διαφέρει ένας διακόπτης διακοπής φορτίου από έναν διακόπτη κυκλώματος σε πρακτικές εφαρμογές;
Α: Ένας διακόπτης διακοπής φορτίου έχει σχεδιαστεί για να διακόπτει το ονομαστικό ρεύμα φορτίου και να παρέχει απομόνωση, ενώ ένας διακόπτης κυκλώματος είναι ικανός να διακόπτει επανειλημμένα υψηλά ρεύματα σφάλματος. Στην πράξη, οι διακόπτες διακοπής φορτίου χρησιμοποιούνται για λειτουργική μεταγωγή και διατομή, ενώ οι διακόπτες κυκλώματος χειρίζονται την προστασία του συστήματος. Αυτή η διάκριση επιτρέπει τον οικονομικό σχεδιασμό του συστήματος χωρίς να διακυβεύεται η ασφάλεια ή η αξιοπιστία.

Ε: Πώς διασφαλίζεται η λειτουργική ασφάλεια κατά την αλλαγή και τη συντήρηση;
Α: Η λειτουργική ασφάλεια επιτυγχάνεται μέσω ορατών κενών απομόνωσης, μηχανικών και ηλεκτρικών κλειδαριών, διακοπτών γείωσης και συμμόρφωσης με τα διεθνή πρότυπα. Αυτά τα χαρακτηριστικά διασφαλίζουν ότι ο διακόπτης δεν μπορεί να λειτουργήσει υπό μη ασφαλείς συνθήκες και ότι το προσωπικό συντήρησης μπορεί να επιβεβαιώσει οπτικά την απομόνωση πριν από την έναρξη των εργασιών.

Κατεύθυνση κλάδου, Επέκταση Εφαρμογών και Αναφορά επωνυμίας

Καθώς τα δίκτυα διανομής ρεύματος συνεχίζουν να εξελίσσονται, ο ρόλος του διακόπτη διακοπής φορτίου επεκτείνεται παράλληλα. Η αστικοποίηση, ο αυτοματισμός δικτύου και η κατανεμημένη ενεργειακή ενοποίηση ωθούν τη ζήτηση για εξοπλισμό που υποστηρίζει ευέλικτη λειτουργία, συμπαγή εγκατάσταση και υψηλή αξιοπιστία. Οι επιχειρήσεις κοινής ωφέλειας και οι βιομηχανικοί χρήστες περιμένουν όλο και περισσότερο οι συσκευές μεταγωγής να ενσωματωθούν απρόσκοπτα με συστήματα παρακολούθησης, πλατφόρμες απομακρυσμένης λειτουργίας και τυποποιημένους αρθρωτούς διακόπτες.

Οι κατασκευαστές ανταποκρίνονται βελτιώνοντας τη μηχανική αντοχή, βελτιστοποιώντας τα συστήματα μόνωσης και ευθυγραμμίζοντας τα σχέδια με αυστηρότερες προσδοκίες περιβάλλοντος και ασφάλειας. Ενώ η θεμελιώδης αρχή λειτουργίας του διακόπτη φορτίου παραμένει συνεπής, το πεδίο εφαρμογής του συνεχίζει να διευρύνεται σε υποσταθμούς ανανεώσιμων πηγών ενέργειας, κέντρα δεδομένων, υποδομές μεταφορών και έργα έξυπνων δικτύων.

Στο πλαίσιο αυτό,ΕΝΑΣπαρέχει λύσεις Load Interrupter Switch που έχουν σχεδιαστεί για να πληρούν τα διεθνή πρότυπα και τις διαφορετικές απαιτήσεις εφαρμογών. Μέσω δομημένης μηχανικής, ελεγχόμενων διαδικασιών παραγωγής και διαμορφώσεων εστιασμένων στην εφαρμογή, η DAYA υποστηρίζει πελάτες που αναζητούν σταθερή απόδοση και μακροπρόθεσμη λειτουργική συνέπεια σε συστήματα διανομής μέσης τάσης.

Για συμβουλές έργου, τεχνικές διευκρινίσεις ή υποστήριξη επιλογής προϊόντων που σχετίζονται με εφαρμογές Load Interrupter Switch, τα ενδιαφερόμενα μέρη ενθαρρύνονται ναεπικοινωνήστε μαζί μαςκατευθείαν. Μια ειδική τεχνική ομάδα είναι διαθέσιμη για να συζητήσει τις απαιτήσεις συστήματος, τις επιλογές διαμόρφωσης και τα ζητήματα υλοποίησης που ευθυγραμμίζονται με τα τοπικά πρότυπα και τις επιχειρησιακές προσδοκίες.
